EMB-4924-USB
来自ARM Wiki

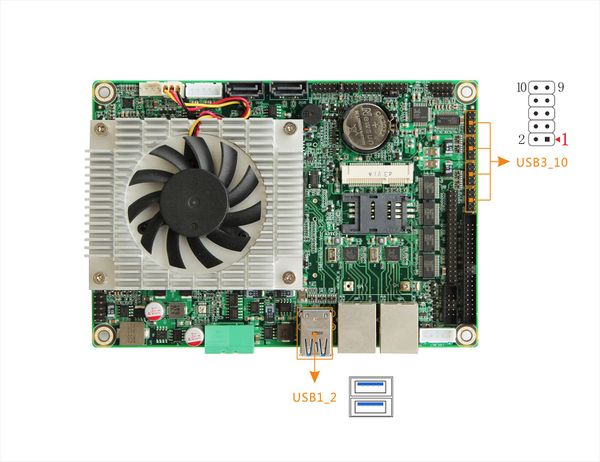

USB12：
| Pin | 信号名称 |
|---|---|
| 1 | VCC_USB |
| 2 | USBD_N1 |
| 3 | USBD_P1 |
| 4 | GND |
| 5 | USB3_RX1_R_DN |
| 6 | USB3_RX1_R_DP |
| 7 | GND |
| 8 | USB3_TX1_R_DN |
| 9 | USB3_TX1_R_DP |
| 10 | VCC_USB |
| 11 | USBD_N2 |
| 12 | USBD_P2 |
| 13 | GND |
| 14 | USB3_RX2_R_DN |
| 15 | USB3_RX2_R_DP |
| 16 | GND |
| 17 | USB3_TX2_R_DN |
| 18 | USB3_TX2_R_DP |
- 注意：BIOS中的[xHCI Mode]选项默认设置为[Smart Auto]，当使用USB3.0接口时可能有时在DOS或BIOS界面会侦测不到USB设备，此时需要将[xHCI Mode]选项改为[Enable]设置，但是改为[Enable]后不能安装XP系统。默认[Smart Auto]时可以安装XP系统。
USB3-10：
| 信号名称 | Pin | Pin | 信号名称 |
|---|---|---|---|
| VCC | 1 | 2 | GND |
| USB DATA- | 3 | 4 | GND |
| USB DATA+ | 5 | 6 | USB DATA+ |
| GND | 7 | 8 | USB DATA- |
| GND | 9 | 10 | VCC |
