EMB-7535-CAM
来自ARM Wiki

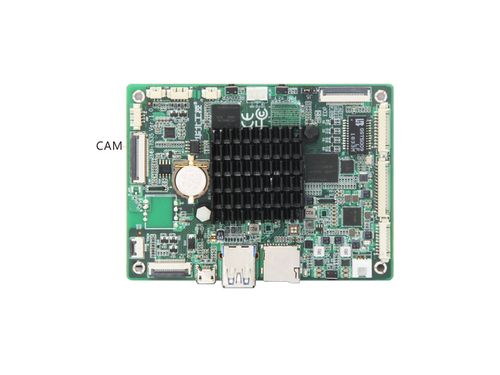

- CAM:
| 信号名称 | Pin# | Pin# | 信号名称 |
|---|---|---|---|
| GND | 1 | 2 | MIPI_RX0_D0N |
| MIPI_RX0_D0P | 3 | 4 | GND |
| MIPI_RX0_CLKN | 5 | 6 | MIPI_RX0_CLKP |
| GND | 7 | 8 | MIPI_RX0_D1N |
| MIPI_RX0_D1P | 9 | 10 | GND |
| MIPI_RX0_D2N | 11 | 12 | MIPI_RX0_D2P |
| GND | 13 | 14 | MIPI_RX0_D3N |
| MIPI_RX0_D3P | 15 | 16 | GND |
| MIPI_MCLK0 | 17 | 18 | GND |
| MIPI_PWDN | 19 | 20 | MIPI_RST_N |
| I2C1_SCL | 21 | 22 | I2C1_SDA |
| GND | 23 | 24 | VCC_2V8_DVP |
| GND | 25 | 26 | VCC5 |
| VCCA1V8_DVP | 27 | 28 | VCC_1V2_CAM |
| VCC_2V8_DVP | 29 | 30 | VCCA1V8_DVP |
