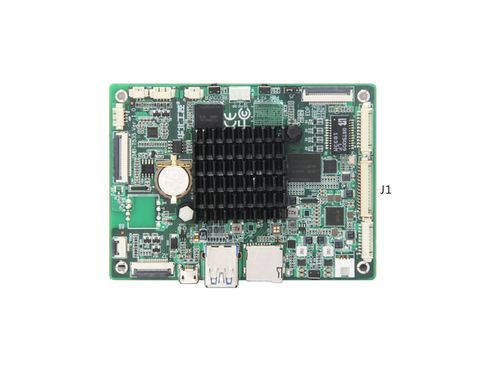

EMB-7535-EXR

J1:

信号名称 Pin# Pin# 信号名称
1.8V 1 2 MINIPCIE_RST
MINIPCIE_DISABLE 3 4 3G_WAKEUP
EC20_WAKEUP_OUT 5 6 EC20_WAKEUP_IN
COM4_RX 7 8 COM4_TX
UART0_TXD_1V8 9 10 UART0_RXD_1V8
WG_GPIO1 11 12 WG_GPIO2
GPIO2_C2 13 14 WLED_CTL
GLED_CTL 15 16 RLED_CTL
