EMB-7535-LAN

EMB-3531-LAN

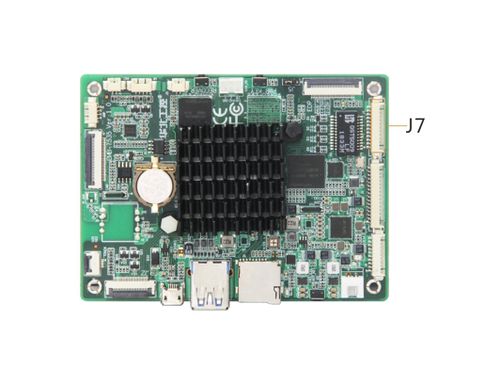

J7 :

信号名称	Pin#	Pin#	信号名称
LAN_TXD3_N	1	2	LAN_TXD3_P
LAN_TXD2_N	3	4	LAN_TXD2_P
LAN_TXD1_N	5	6	LAN_TXD1_P
LAN_TXD0_N	7	8	LAN_TXD0_P
LED_ACT	9	10	LED_LINK
3.3V	11	12	3.3V

• RJ45 LAN LED 状态描述:

LILED (绿色)状态	功能	ACTLED(黄色)状态	功能
亮	100/1000M 的链接	闪	进行数据传送
灭	10M 的链接或关闭	灭	数据传送停止
