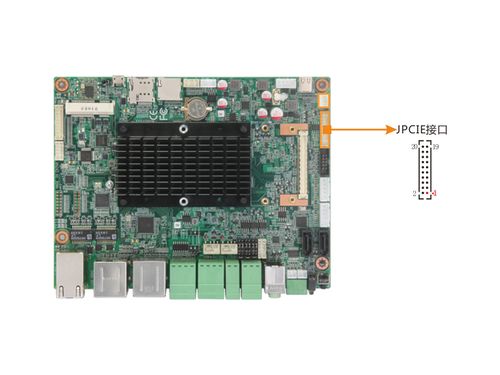

EMB-7536-JPCIE
  • JPCIE  :
信号名称 Pin# Pin# 信号名称
VCC3 1 2 VCC3
VCC3 3 4 VCC5
VCC5 5 6 VCC5
VCC12_S 7 8 VCC12_S
GND 9 10 GND
GND 11 12 GND
PER_PCIE_RXP7 13 14 PER_PCIE_TXP7
PER_PCIE_RXN7 15 16 PER_PCIE_TXN7
REFCLKN5_1 17 18 GPIO4_AS
REFCLKP5_1 19 20 ASM1061_RST
