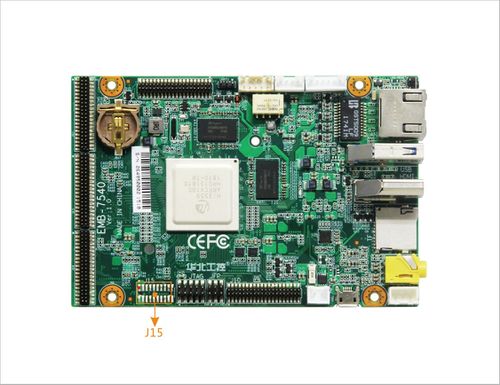

EMB-7540-J15
J15
信号名称 Pin# Pin# 信号名称
12V 1 2 3.3V
12V 3 4 3.3V
PCIE_RXM0 5 6 GND
PCIE_RXP0 7 8 PCIE_RSTN_3V3
GND 9 10 PCIE_CLK_REQ_N
PCIE_TXM0 11 12 GPIO12_4
PCIE_TXP0 13 14 GPIO12_5
GND 15 16 GND
PCIE_REFCLKM 17 18 /
PCIE_REFCLKP 19 20 /
