EMB-7541-HDMI
来自ARM Wiki

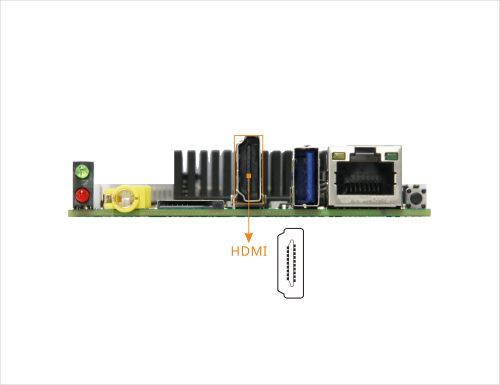

HDMI :
| 信号名称 | Pin# | Pin# | 信号名称 |
|---|---|---|---|
| D2+ | 1 | 2 | D2 Shield |
| D2- | 3 | 4 | D1+ |
| D1 Shield | 5 | 6 | D1- |
| D0+ | 7 | 8 | D0 Shield |
| D0- | 9 | 10 | CK+ |
| CK Shield | 11 | 12 | CK- |
| CE Remote | 13 | 14 | NC |
| DDC CLK | 15 | 16 | DDC DATA |
| GND | 17 | 18 | +5V |
| HP DET | 19 | 20 | SHELL0 |
| SHELL1 | 21 | 22 | SHELL2 |
| SHELL3 | 23 | 24 | SHELL4 |
| SHELL5 | 25 | 26 | SHELL6 |
| SHELL7 | 27 | 28 | SHELL8 |
| SHELL9 | 29 | 30 | SHELL10 |
| SHELL11 | 31 |
