EMB-7542-EXR
来自ARM Wiki
- 扩展接口

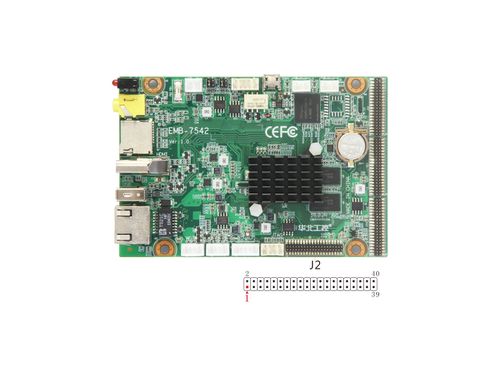

J2
| 信号名称 | Pin# | Pin# | 信号名称 |
|---|---|---|---|
| NC | 1 | 2 | D0N/LCD1_VSYNC |
| GND | 3 | 4 | D0P/LCD1_DE |
| NC | 5 | 6 | GND |
| NC | 7 | 8 | D1N/LCD1_HSYNC |
| NC | 9 | 10 | D1P/LCD1_DATA0 |
| NC | 11 | 12 | GND |
| GND | 13 | 14 | CKN/LCD1_DATA2 |
| NC | 15 | 16 | CKP/LCD1_DATA1 |
| NC | 17 | 18 | GND |
| NC | 19 | 20 | D2N/LCD1_DATA3 |
| NC | 21 | 22 | D2P/LCD1_DATA4 |
| NC | 23 | 24 | GND |
| NC | 25 | 26 | D3N/LCD1_CLK |
| GND | 27 | 28 | D3P/LCD1_DATA5 |
| PWR_WAKEUP | 29 | 30 | GND |
| LSADC_CH0 | 31 | 32 | GND |
| PWR_EN | 33 | 34 | 1V8 |
| NC | 35 | 36 | 1V8 |
| 1V8_PMC | 37 | 38 | 3V3 |
| 1V8_PMC | 39 | 40 | 3V3 |
